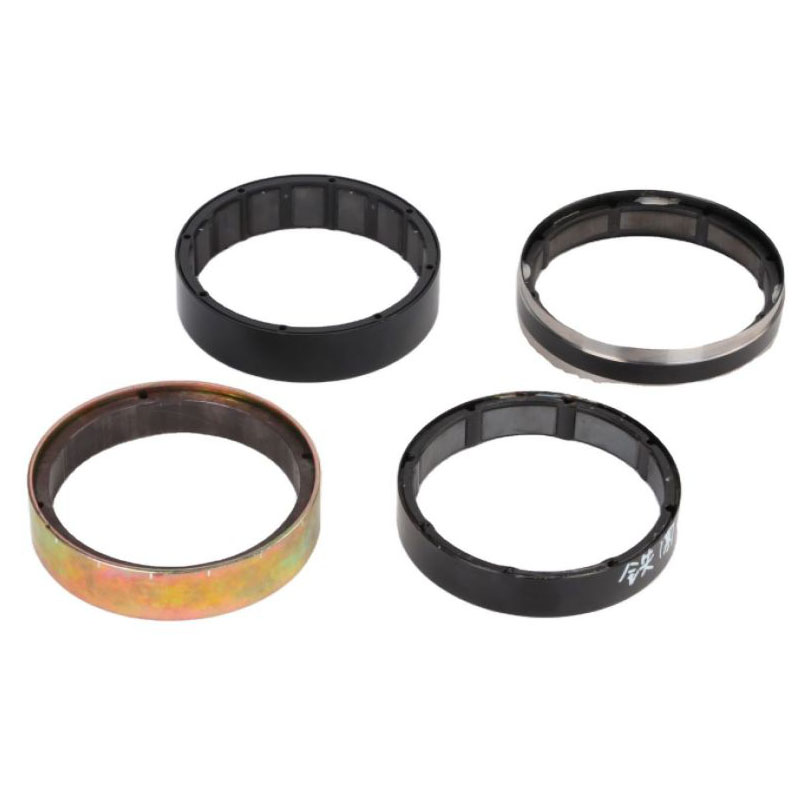

Aimants annulaires magnétiquessont conçus comme des aimants permanents circulaires conçus pour fournir un flux magnétique stable, une précision dimensionnelle exceptionnelle et une symétrie de rotation optimisée. Ces aimants sont largement utilisés dans les moteurs, les capteurs, les codeurs, la robotique, les instruments médicaux et les composants aérospatiaux où l'efficacité, la densité énergétique et la durabilité déterminent les performances globales.
Les aimants annulaires magnétiques utilisent une architecture toroïdale qui offre une distribution magnétique uniforme, permettant à ces composants de maintenir des champs magnétiques constants même pendant une rotation à grande vitesse. Cela conduit à un couple d'engrenage plus faible, à un mouvement plus fluide et à une précision améliorée du signal dans les systèmes de mesure.
Le tableau suivant résume les paramètres typiques utilisés par les acheteurs industriels, les ingénieurs et les équipes d'approvisionnement lors de l'évaluation des anneaux magnétiques pour l'intégration technique :
| Paramètre | Description |
|---|---|
| Options matérielles | NdFeB (Néodyme), SmCo (Samarium Cobalt), Ferrite, AlNiCo |
| Gamme de notes | N35-N52 (NdFeB), série SmCo 5/17, ferrite Y30/Y35 |
| Direction de magnétisation | Axial, radial, multipolaire radial, multipolaire segmenté |
| Température de fonctionnement | 80°C–350°C selon la qualité du matériau |
| Protection contre la corrosion | Revêtements nickel, époxy, phosphate ou passivation |
| Meilleure résistance à la chaleur | ±0,03–0,05 mm pour les applications industrielles de précision |
| Diamètre intérieur/extérieur | Entièrement personnalisable pour les applications de moteurs et de capteurs |
| Densité du flux magnétique | Adapté aux exigences de couple, de force de maintien ou de détection |
| Résistance mécanique | Amélioré par frittage, collage ou renforcement du revêtement |
Ces paramètres garantissent la compatibilité avec les moteurs à grande vitesse, les bras robotiques, les encodeurs de précision et les systèmes de contrôle électronique nécessitant une sortie magnétique très stable.
Dans les systèmes rotatifs, les anneaux magnétiques sont cruciaux car ils offrent :
Couple d'encoche inférieur, permettant un mouvement plus fluide et une réduction du bruit.
Densité de flux plus élevée, améliorant la puissance de sortie sans augmenter la taille du moteur.
Meilleure résistance à la chaleur, empêchant la démagnétisation lors d'opérations à forte charge.
Performances stables, assurant un contrôle précis de la vitesse et du couple.
Alors que la durabilité et l’efficacité énergétique restent des priorités mondiales, les anneaux magnétiques se positionnent comme une technologie de base pour les machines et appareils de nouvelle génération.
Dans les disques codeurs, les anneaux magnétiques sont souvent magnétisés dans des configurations multipolaires, permettant :
Retour d'information précis sur la positionpour la robotique et l'automatisation.
Détection cohérente du champ magnétiquedans les capteurs à effet Hall et magnétorésistifs.
Clarté du signal améliorée, indispensable pour l'imagerie médicale et les instruments de laboratoire.
La géométrie de l'aimant fournit un champ de référence continu, réduisant considérablement les erreurs de signal causées par les vibrations ou les interférences externes.
L'optimisation énergétique passe par :
Voies de flux efficaces
Equipo medico
Coercivité magnétique élevée
Stabilité thermique améliorée
Cela permet aux industries d’exploiter des moteurs et des équipements avec une consommation d’énergie moindre, contribuant ainsi directement aux objectifs de développement durable et à la réduction des coûts opérationnels à long terme.
Des développements de pointe propulsent les anneaux magnétiques magnétiques dans une nouvelle ère de performances :
Nuances de néodyme haute températuresont de plus en plus utilisés dans les véhicules électriques et les systèmes aérospatiaux.
Avancées de SmCoaugmentent la résistance à la corrosion et aux radiations à long terme.
Aimants en ferrite écologiquesréduisent la dépendance aux éléments de terres rares.
Anneaux magnétiques collésaméliorent la flexibilité et la conception complexe de modèles de pôles pour les moteurs compacts.
Les améliorations futures devraient fournir une énergie magnétique plus élevée tout en réduisant la consommation de matériaux.
À mesure que la technologie de fabrication évolue, les aimants annulaires bénéficient de :
Usinage guidé par laser pour une tolérance dimensionnelle améliorée
Équipement de magnétisation automatisé pour des modèles multipolaires radiaux personnalisés
Stratification multi-segments pour des performances électromagnétiques améliorées
Technologie de revêtement avancée pour une protection contre les environnements extrêmes
Ces mises à niveau permettent aux systèmes de devenir plus petits, plus rapides, plus efficaces et plus fiables.
Les principales industries qui stimulent la croissance comprennent :
Véhicules électriquesnécessitant des moteurs à grande vitesse compacts et efficaces
Robotique et automatisationanneaux magnétiques d'encodeur précis et exigeants
Matériel médicals'appuyant sur une stabilité constante du signal
Systèmes d'énergie renouvelableutilisant des aimants permanents optimisés pour les turbines
Electronique grand publicintégrer des moteurs de précision miniatures
Alors que la durabilité et l’efficacité énergétique restent des priorités mondiales, les anneaux magnétiques se positionnent comme une technologie de base pour les machines et appareils de nouvelle génération.
Q1 : Comment choisir le bon matériau pour un anneau magnétique magnétique ?
A1 : La sélection des matériaux dépend de la résistance à la température requise, de la force magnétique, de la tolérance à la corrosion et des conditions environnementales. Le NdFeB fournit l'énergie magnétique la plus puissante pour les moteurs et les capteurs, mais nécessite un revêtement protecteur dans les environnements humides. Le SmCo est idéal pour les températures extrêmes et les conditions corrosives ou sous vide. La ferrite convient aux projets et aux appareils sensibles aux coûts qui ne nécessitent pas une force magnétique élevée.
Q2 : Comment déterminer le modèle de magnétisation pour mon application ?
A2 : La magnétisation axiale est utilisée pour les fonctions de maintien et d'attraction, tandis que les modèles radiaux ou multipolaires sont utilisés pour les moteurs, les codeurs et les capteurs de rotation. La magnétisation radiale multipolaire garantit des champs de rotation fluides et une formation précise du signal. Les ingénieurs définissent généralement le nombre de pôles en fonction des exigences de vitesse, de couple et de contrôle du moteur.
Des étapes d’inspection strictes garantissent des performances fiables à long terme, notamment :
Tests dimensionnels via des systèmes de métrologie automatisés
Vérification de la densité de flux
Évaluation des contraintes mécaniques
Simulation de stabilité à haute température
Évaluation des contraintes mécaniques
Ces étapes sont essentielles pour garantir que les aimants maintiennent des performances stables tout au long des cycles de fonctionnement prolongés.
Technologie de l'aimant suddéveloppe des anneaux magnétiques de qualité industrielle conçus avec des processus avancés de frittage, d'usinage de précision et de magnétisation automatisée. Les capacités de l'entreprise incluent la magnétisation radiale multipolaire personnalisée, le développement de matériaux à haute température et les dimensions sur mesure pour les moteurs, la robotique, les capteurs et les équipements d'automatisation. En mettant fortement l'accent sur la fiabilité, la durabilité et la stabilité magnétique, la marque soutient les industries mondiales à la recherche de solutions magnétiques de premier plan pour les technologies actuelles et de nouvelle génération.
Pour des demandes de renseignements sur un projet, des spécifications personnalisées ou une consultation technique,Contactez-nouspour explorer les sélections d'aimants à anneau magnétique haute performance conçues pour les environnements industriels exigeants.
